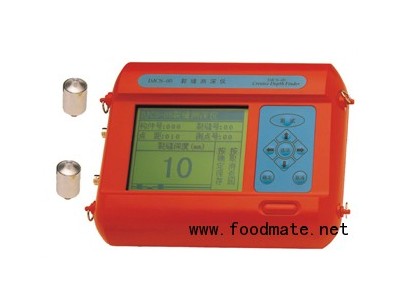

振动能量在混凝土内传播，穿过裂缝时，振动能量在裂缝端点产生衍射，衍射角与裂缝深度具有几何关系。DJCS-05裂缝测深仪就是依据衍射角与深度的几何关系，实现裂缝的高精度测深。
国内首台专业裂缝测深设备
国内保护号ZL2004 2 00167 97 6
技术特点与指标：
操作简单：中文菜单，开机即测，简单按键完成测试。
结果直观：不需测波速，勿需计算，直接显示裂缝深度。
数据处理：数据可传入PC机，快速生成检测报告。
测试深度范围：10—value="350" unitname="mm" w:st="on">350mm；
测试精度：5%;
数据存储量：10600个测深数据；
显示器：4″，分辩率160×128；
电源：9VDC（6节5#电池）；
使用环境：温度-5—value="40" unitname="℃" w:st="on">40℃，湿度：85%；
尺寸：220×180×value="80" unitname="mm" w:st="on">80mm；
重量：value="1000" unitname="g" w:st="on">1000g。
裂缝深度检测方法对比：
测试步骤 测试参数 超声波平测法 DJCS-05
1．不跨缝测试 声速测量 测量L=100、150、200、250、value="300" unitname="mm" w:st="on">300mm…..的声时,计算声速 不需要
2．跨缝测试 跨缝声时 测量跨缝L′=100、150、200、250、value="300" unitname="mm" w:st="on">300mm…..的声时 测量L′=0、5、10、15、value="20" unitname="mm" w:st="on">20mm…的衍射波振信号
3．结果显示 裂缝深度计算 依据公式,在室内使用计算机取舍数据,计算深度 不需计算，现场直接显示裂缝深度
测试面需要 需长度不小于value="300" unitname="mm" w:st="on">300mm的无缝区和裂缝区供测试 不需无缝区
需要测试长度 L和L′至少value="300" unitname="mm" w:st="on">300mm L′=1.5倍裂缝深度
对测试人员要求 仪器操作者及资料处理者需基本的专业知识和计算机知识 一般技术人员参照说明书即可独立操作
